Kania Antriebssysteme

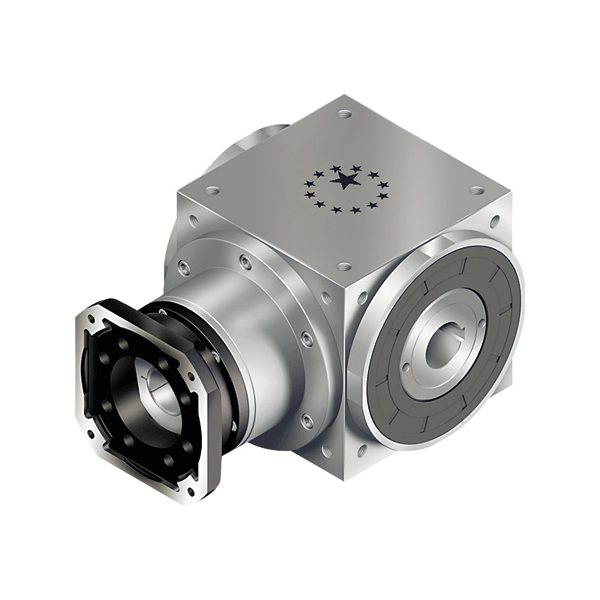

AT-FH Serie

Kania Antriebssysteme

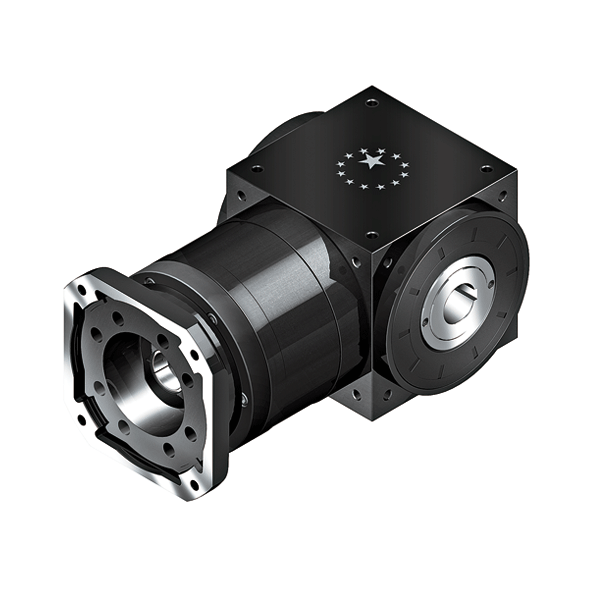

ATB-FH Serie

  • Technische Daten:
    • Gehäuse aus Edelstahl (AT)
    • Adapterplatte aus Aluminium
    • Spiralkegelräder
    • einfache Montage
    • geringes Laufgeräusch
    • kompakte Bauweise
    • Dauerschmierung
    • Schutzklasse IP65
  • Nenn-Abtriebsdrehmoment: T2N: 12 Nm – 3200 Nm
  • Untersetzungen:
    • 1-stufig: 1/ 1,5 / 2 / 3 / 4 / 5
    • 2-stufig: 7 / 10 / 15 / 20 / 25 / 35 / 50
    • 3-stufig: 75 / 100 / 125 / 150 / 200 / 250 / 350 / 500
  • Geringes Verdrehspiel:
    • 1-stufig: ≤ 6 Winkelminuten
    • 2-stufig: ≤ 8 Winkelminuten
    • 3-stufig: ≤ 10 Winkelminuten
  • Hoher Wirkungsgrad:
    • 1-stufig:  ≥ 98%
    • 2-stufig: ≥ 94 %
    • 3-stufig: ≥ 94 %
  • Arbeitstemperatur:
    • -10°C bis 90°C
  • Baugrößen:
    • AT065FH / AT075FH / AT090FH / AT110FH / AT140FH / AT170FH / AT210FH / AT240FH / AT280FH
  • Betriebsart:
    • S3 60% ED
  • Technische Daten:
    • Gehäuse aus schwarz beschichtetem Stahl (ATB)
    • Adapterplatte aus Aluminium
    • Spiralkegelräder
    • einfache Montage
    • geringes Laufgeräusch
    • kompakte Bauweise
    • Dauerschmierung
    • Schutzklasse IP65
  • Nenn-Abtriebsdrehmoment: T2N: 12 Nm – 3200 Nm
  • Untersetzungen:
    • 1-stufig: 1/ 1,5 / 2 / 3 / 4 / 5
    • 2-stufig: 7 / 10 / 15 / 20 / 25 / 35 / 50
    • 3-stufig: 75 / 100 / 125 / 150 / 200 / 250 / 350 / 500
  • Geringes Verdrehspiel:
    • 1-stufig: ≤ 6 Winkelminuten
    • 2-stufig: ≤ 8 Winkelminuten
    • 3-stufig: ≤ 10 Winkelminuten
  • Hoher Wirkungsgrad:
    • 1-stufig:  ≥ 98%
    • 2-stufig: ≥ 94 %
    • 3-stufig: ≥ 94 %
  • Arbeitstemperatur:
    • -10°C bis 90°C
  • Baugrößen:
    • AT065FH / AT075FH / AT090FH / AT110FH / AT140FH / AT170FH / AT210FH / AT240FH / AT280FH
  • Betriebsart:
    • S3 60% ED

Produktvarianten

AT-FH Winkelgetriebe

  • Nenn-Abtriebsdrehmoment: T2N: 12 Nm – 3200 Nm
  • Untersetzungen:
    • 1-stufig: 1/ 1,5 / 2 / 3 / 4 / 5
    • 2-stufig: 7 / 10 / 15 / 20 / 25 / 35 / 50
    • 3-stufig: 75 / 100 / 125 / 150 / 200 / 250 / 350 / 500
  • Edelstahlgehäuse

Produktdatenblatt






ATB-FH Winkelgetriebe

  • Nenn-Abtriebsdrehmoment: T2N: 12 Nm – 3200 Nm
  • Untersetzungen:
    • 1-stufig: 1/ 1,5 / 2 / 3 / 4 / 5
    • 2-stufig: 7 / 10 / 15 / 20 / 25 / 35 / 50
    • 3-stufig: 75 / 100 / 125 / 150 / 200 / 250 / 350 / 500
  • Schwarz beschichtetes Stahlgehäuse

Produktdatenblatt
