Kania Antriebssysteme

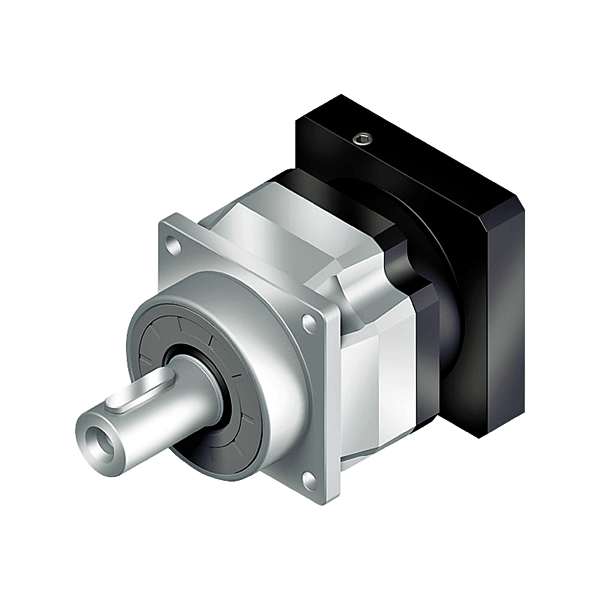

AF Planetengetriebe

Kania Antriebssysteme

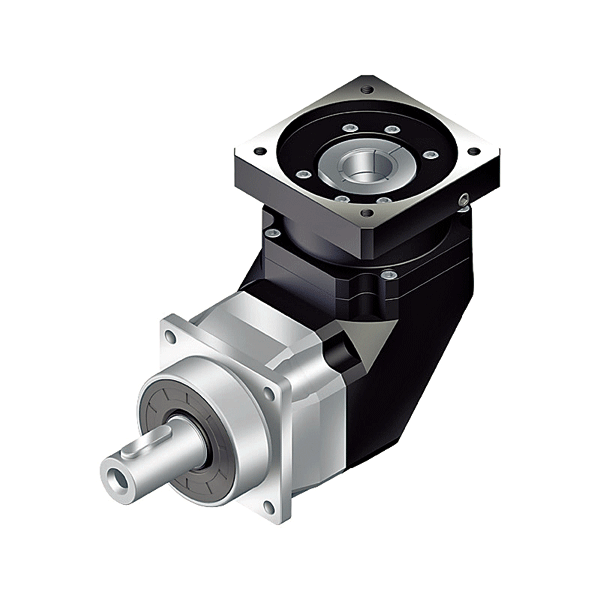

AFR Winkelplanetengetriebe

  • Technische Daten
    • Einfache Montage
    • Geringes Laufgeräusch
    • Kompakte Bauweise
    • Große Radiallast
    • Schutzklasse IP65 optional IP67
  • Nenn-Abtriebsdrehmoment: T2N: 14 Nm – 2000 Nm
  • Untersetzungen
    • 1-stufig: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
    • 2-stufig: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
  • Geringes Verdrehspiel
    • 1-stufig: ≤ 1 Winkelminute (P0), ≤ 3 Winkelminuten (P1), ≤ 5 Winkelminuten (P2)
    • 2-stufig: ≤ 3 Winkelminuten (P0), ≤ 5 Winkelminuten (P1), ≤ 7 Winkelminuten (P2)
  • Hoher Wirkungsgrad
    • 1-stufig: ≥ 97%
    • 2-stufig: ≥ 94%
  • Arbeitstemperatur: -10°C bis +90°C mit Standardfett
  • Baugrößen: AF042 / AF060 / AF060A / AF075 / AF075A / AF100 / AF140 / AF180 / AF220
  • Verwendung: Werkzeugmaschinen, Textilmaschinen, Verpackungsmaschinen, Handhabungssysteme, Druckmaschinen
  • Technische Daten
    • Einfache Montage
    • Geringes Laufgeräusch
    • Kompakte Bauweise
    • Große Radiallast
    • Schutzklasse IP65 optional IP67 Schutzklasse IP65
  • Nenn-Abtriebsdrehmoment: T2N: 9 Nm – 2000 Nm
  • Untersetzungen
    • 1-stufig: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 14 / 20
    • 2-stufig: 15*/ 20* / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100 / 120 / 140 / 160 / 180 / 200
  • Geringes Verdrehspiel
    • 1-stufig: ≤ 2 Winkelminuten (P0), ≤ 4 Winkelminuten (P1), ≤ 6 Winkelminuten (P2)
    • 2-stufig: ≤ 4 Winkelminuten (P0), ≤ 7 Winkelminuten (P1), ≤ 9 Winkelminuten (P2)
  • Hoher Wirkungsgrad
    • 1-stufig: ≥ 95%
    • 2-stufig: ≥ 92%
  • Arbeitstemperatur: -10°C bis +90°C mit Standardfett
  • Baugrößen: AFR042*/ AFR060 / AFR090 / AFR115 / AFR142 / AFR180 / AFR220
  • Verwendung: Gleiches Einsatzspektrum wie bei Planetengetrieben (Werkzeugmaschinen, Textilmaschinen, Verpackungsmaschinen, Handhabungssysteme, Druckmaschinen, usw.) jedoch mit eingeschränktem Bauraum

* nur das AFR042 bietet Untersetzung 15 und 20 in 2-stufiger Ausführung

Produktvarianten

AF Planetengetriebe

  • Nenn-Abtriebsdrehmoment: T2N: 14 Nm – 2000 Nm
  • Untersetzungen
    • 1-stufig: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
    • 2-stufig: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100

Produktdatenblatt


AFR Winkelplanetengetriebe

  • Nenn-Abtriebsdrehmoment: T2N: 9 Nm – 2000 Nm
  • Untersetzungen
    • 1-stufig: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 14 / 20
    • 2-stufig: 15*/ 20* / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100 / 120 / 140 / 160 / 180 / 200

Produktdatenblatt
