DIS-2 Servoregler

Kania Antriebssysteme

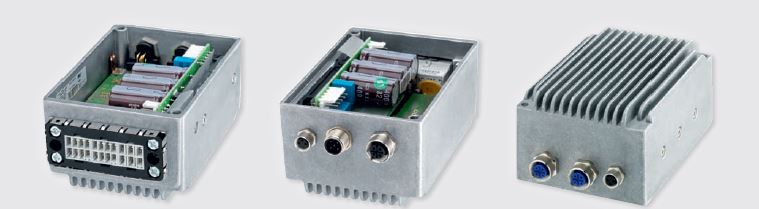

Verschiedene Anschlüsse

Kania Antriebssysteme

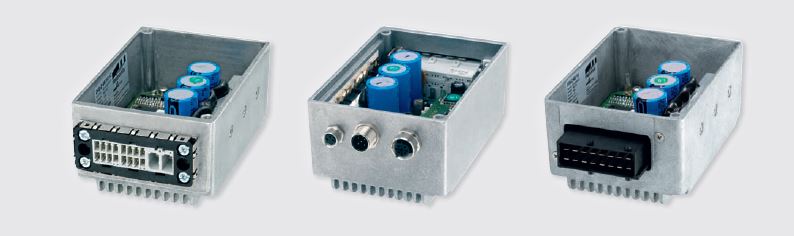

Verschiedenen Anschlüsse

  • Kompakte Bauform (direkt auf dem Motor montierbar)
  • Hohe Güte der Regelung durch eine hochwertige Sensorik
  • Optional mit STO
  • Volle Integration aller Komponenten für Controller- und Leistungsteil
  • Integrierte, universelle Drehgeberauswertung für folgende Geber:
    • Resolver
    • analoge Hallsensoren mit SIN-/COS-Signalen (auf Anfrage)
    • hochauflösende Stegmann-Inkrementalgeber, Absolutgeber mit HIPERFACE
    • Six Step Hallgeber
  • Inkrementalgeber mit Kommutierungssignalen
  • Integrierte Treiberstufe für 24 V Haltebremsen
  • EMV optimiertes Metallgehäuse für die Befestigung direkt auf dem Motor
  • Das Gerät verfügt über Schutzart IP54 (bis zu IP67)
  • Betrieb als Drehmomentregler, Drehzahlregler oder Lageregler
  • Integrierte Positioniersteuerung mit umfangreicher Funktionalität
  • Ruckfreies oder zeitoptimiertes Positionieren relativ oder absolut zu einem Referenzpunkt
  • Punkt zu Punkt Positionierung mit und ohne Überschleifen
  • Drehzahl- und Winkelsynchronlauf mit elektronischem Getriebe über Feldbus
  • Umschaltbare Taktfrequenz für die Endstufe
  • Integriertes Wegprogramm zur Erstellung einfacher Positionierabläufe mit oder ohne Abhängigkeit von digitalen Eingängen
  • Programmierbare digitale Ausgänge
  • Hochauflösender 12-Bit Analogeingang
  • Anwenderfreundliche Parametrierung
  • Automatische Motoridentifikation
  • Einfache Ankopplung an eine übergeordnete Steuerung
  • I²t-Überwachung zur Begrenzung der mittleren Verlustleistung in der Leistungsendstufe und im Motor
  • Integrierter Bremschopper (nur DIS-2 48/10 FB)
  • Separater RS232 und Feldbus Anschluß (nur DIS-2 48/10-FB)

Der DIS-2 ist ein vollwertiger, kompakter und robuster Servopositionierregler für 48 VDC oder 230 VAC. Er kommt in einfachen Anwendungen wie z. B. der Drehzahlregelung ebenso zum Einsatz wie in antriebs- und steuerungsgeführten Applikationen. Mit dem DIS-2 ist es möglich das Schaltschrankvolumen und somit auch die Schaltschrankkühlung zu reduzieren.

  • Positionier- und Zustellantriebe in Maschinen
  • Palletier- und Verpackungsmaschinen
  • Holzverarbeitende Maschinen
  • Wickelantriebe, Drahtziehantriebe usw.
  • Antriebe in der Schraub- und Presstechnik
  • Anwendungen in der Fördertechnik

Produktvarianten

DIS-2 48/10

  • Für 48 VDC Leistungsteil, 24 VDC Steuerspannung
  • Nennstrom: 40A

Produktdatenblatt


DIS-2 230/2:

  • Einphasig 230VAC, 24VDC Steuerspannung
  • Nennstrom: 6A

Produktdatenblatt
